截止閥和球閥、閘閥的區別總結

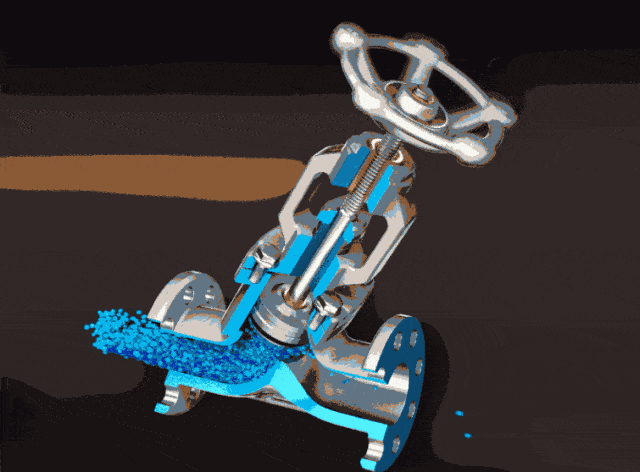

1. 截止閥

• 結構與工作原理：閥芯是一個塞形或針形的閥瓣，通過手輪帶動閥桿，使閥瓣沿閥座中心線做直線升降運動，從而開啟或關閉閥門。其流動路徑呈“S”形，會導致流體阻力較大。

• 核心特點：

• 調節性能好：由于閥瓣的開啟高度與流量成比例關系，可以精確地調節流量。

• 密封性好：在關閉狀態下，閥瓣與閥座密封面之間的摩擦力小，密封面磨損較輕，密封性能可靠。

• 流阻大：流體路徑曲折，壓力損失大。

• 單向流動：安裝時有方向性，必須遵循“低進高出”的原則，即流體從閥瓣下方流入，上方流出，否則會增大操作力矩且影響密封。

• 主要用途：廣泛用于需要調節流量或需要頻繁開關且對密封要求高的場合。例如，暖通空調系統、給排水管道等。

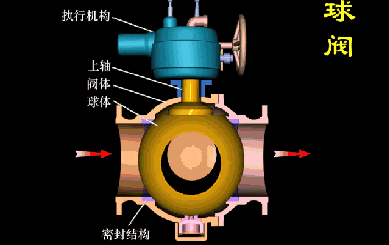

2. 球閥

• 結構與工作原理：閥芯是一個中間帶通孔的球體，通過旋轉手柄或執行機構90度，使球體的通孔與管道方向一致（全開）或垂直（全閉）來實現流體的通斷。

• 核心特點：

• 啟閉迅速：只需旋轉90度即可完成開關，操作非常快捷。

• 流阻極小：當全開時，球體通道與管道口徑基本一致，流體幾乎無障礙通過，壓力損失極小。

• 密封可靠：先進的閥座密封材料（如PTFE）能實現雙向零泄漏密封。

• 不能用于調節：通常只作為切斷閥使用，若長期用于節流，會嚴重沖蝕密封面，導致密封失效。

• 主要用途：適用于要求快速切斷、流阻小和密封嚴的場合。在石油、化工、液化氣等管道中應用極為普遍。

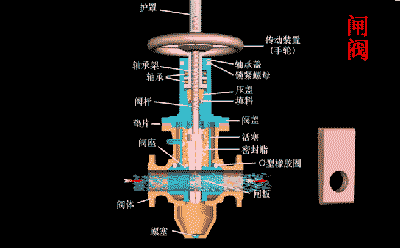

3. 閘閥

• 結構與工作原理：閥芯是一個閘板，通過旋轉手輪帶動閥桿，使閘板做垂直于流體方向的升降運動。閘板升起時閥門全開，通道完全暢通；閘板落下時閥門關閉。

• 核心特點：

• 流阻極小：全開時，通道是直通的，閘板完全升起，不對流體產生阻礙，流阻幾乎為零。

• 啟閉緩慢：需要旋轉很多圈才能完全開啟或關閉，開關時間較長。

• 密封面易損：在開閉過程中，閘板與閥座密封面之間存在相對摩擦，容易引起擦傷和磨損，尤其在接近關閉時。

• 不適用于調節流量：若將閘板置于半開狀態，會產生振動和噪音，并加速密封面的沖蝕。

• 主要用途：主要用于需要全開或全關、不頻繁操作且要求流阻最小的工況。常用于大口徑的給排水、污水管道等，作為隔離閥使用。

簡單總結對比：

• 操作方式：球閥最快捷（90度旋轉），截止閥和閘閥都需要多圈旋轉。

• 流阻：閘閥和球閥的流阻都很小（直通式），截止閥流阻最大（“S”形路徑）。

• 調節功能：只有截止閥適合用于精確調節流量。球閥和閘閥絕對不能用于調節。

• 密封與耐用性：球閥密封性好，開關輕快；截止閥密封性好但流阻大；閘閥密封面在開關過程中易磨損。

• 安裝方向：截止閥有嚴格流向要求；球閥和閘閥通常可雙向安裝（部分特定設計除外）。

• 應用場景：

• 需要調節或頻繁開關 → 選截止閥。

• 需要快速切斷、密封嚴 → 選球閥。

• 需要全開全關、流阻小、不常操作 → 選閘閥（尤其適用于大口徑管道）。
